Расчёт по помещениям
Определяем требуемый приток и вытяжку с учётом назначения и нагрузки каждой зоны.
Москва и Московская область · проектирование ОВиК
Проектирование общеобменной вентиляции для коммерческих и промышленных объектов
Рассчитываем приток и вытяжку по помещениям, подбираем приточно-вытяжные установки, воздуховоды и автоматику. Готовим документацию для монтажа, согласования и эксплуатации с учётом задачи объекта.
Задача системы
Воздухообмен — часть работы всего здания
Общеобменная вентиляция подаёт наружный воздух и удаляет загрязнённый, перегретый или влажный. Проект учитывает назначение помещений, загрузку, технологические процессы, микроклимат, шум, противопожарные требования и дальнейшее обслуживание.
Телекан проектирует такие системы для производств, складов, торговых центров, офисных, административных и общественных зданий. Решение выбирают не по площади одной строкой, а после анализа помещений и расчёта.
Подбор инженерного контура
ПВУ, воздуховоды, клапаны, фильтры, воздухораспределение и автоматика.
Документация для реализации
Проектные и рабочие материалы для монтажа, согласования при необходимости и эксплуатации.
Что делает система
Пять связанных задач вентиляции
Приток и вытяжка работают вместе с обработкой и распределением воздуха. Для каждой задачи нужны расчёт и подходящее оборудование.
Свежий воздух
Подача наружного воздуха в рабочие, торговые и общественные зоны.
Расход по зонам
Расчёт необходимого объёма притока и вытяжки для каждого помещения.
Тепло и влага
Удаление избытков тепла, влажности, запахов и аэрозолей.
Загрязнения
Удаление воздуха с пылью и загрязняющими веществами.
Смежные системы
Согласование с отоплением, кондиционированием, автоматикой и противопожарными системами.
Если объекту требуется противодымная вентиляция, её проектируют как отдельную систему и увязывают с общеобменной; одна не заменяет другую.
Назначение объекта
Разные здания — разные расчётные сценарии
Состав системы меняется вместе с режимом эксплуатации, количеством людей, выделениями и требованиями к воздуху.
Цеха и лаборатории
Тепловыделения, пыль, аэрозоли, запахи и возможные вредные вещества; требования к безопасным условиям труда и ПДК.
Склады и логистические центры
Высота помещений, работа ворот и погрузочной техники, параметры хранения, температура и влажность.
Офисы и административные здания
Подача свежего воздуха, удаление CO₂ и равномерное распределение потоков при разной загрузке.
Торговые центры и магазины
Большие площади, переменная посещаемость, торговые залы, фуд-корты, склады и технические помещения.
Рестораны и кафе
Баланс кухни и зала, удаление запахов, жировых аэрозолей и тепла от оборудования.
Медицинские учреждения
Чистота и фильтрация воздуха, направление потоков, удаление аэрозолей и санитарные требования.
Образовательные объекты
Классы, аудитории, спортзалы, столовые и общественные зоны с разными режимами работы.
До проектирования
Какие данные нужны инженеру
Чем точнее исходная информация, тем корректнее состав работ, расчёт и техническое решение.
Что учитываем для любого объекта
- Назначение помещений, площади, высоты и количество людей.
- График работы, технологические процессы и тепловыделения.
- Влага, запахи, пыль, аэрозоли и другие загрязнения.
- Требования к температуре, влажности, чистоте воздуха и уровню шума.
- Место для оборудования, трассы воздуховодов и доступ для обслуживания.
- Отопление, кондиционирование, электроснабжение, автоматика и противопожарные системы.
Если здание уже эксплуатируется
- Адрес, планы помещений и фотографии оборудования.
- Сведения о действующей вентиляции и смежных инженерных системах.
- Описание проблем: нехватка воздуха, запахи, влажность, перегрев, шум.
Если объект строится
- Архитектурные, поэтажные планы, фасады и разрезы.
- Техническое задание и требования к производительности, фильтрации, шуму и автоматике.
- Технологические данные о выделениях и графике работы.
Как получить предложение
Передайте планы, ТЗ, фото или краткое описание задачи. Инженер уточнит недостающие данные; при необходимости организуется обследование. После согласования условий составляется договор и начинается проектирование.
Результат проектирования
Что входит в проект приточно-вытяжной вентиляции
Точный состав определяется задачей, стадией проектирования, техническим заданием и требованиями заказчика.
| Раздел | Содержание | Зачем нужен |
|---|---|---|
| Техническое задание | Цели, исходные данные, требования к воздухообмену, фильтрации, шуму и автоматике. | Фиксирует задачу для заказчика и проектировщика. |
| Расчёт воздухообмена | Необходимый приток и вытяжка для каждого помещения. | Основа подбора оборудования. |
| Теплотехнический расчёт | Нагрев или охлаждение приточного воздуха, подбор калорифера или охладителя. | Помогает обеспечить требуемый микроклимат. |
| Аэродинамический расчёт | Потери давления, сечения воздуховодов, параметры вентиляторов. | Нужен для распределения воздуха и работоспособности сети. |
| Подбор оборудования | ПВУ, вентиляторы, фильтры, решётки, клапаны, воздуховоды и автоматика. | Основа спецификации и закупки. |
| Планы и схемы | Трассировка, размещение и привязка к помещениям и конструкциям. | Увязка с объектом и смежными системами. |
| Спецификация | Перечень оборудования, комплектующих и материалов. | Для сметы, поставки и контроля. |
| Пояснительная записка | Обоснование решений, расчётные данные и нормативные ссылки. | Для проверки, согласования и эксплуатации. |
| Рабочая документация | Детальные чертежи, узлы, схемы и монтажные решения. | Для строительства и монтажа. |
Проект может учитывать требования экспертизы, госзакупок или корпоративных стандартов — сообщите об этом до подготовки ТЗ.
Уточнить состав проектаПоследовательность
От обращения до рабочей документации
Стадии зависят от объекта и договора. Авторский надзор и сопровождение монтажа обсуждаются отдельно.
Первичная консультация
Описание объекта и задачи, планы, фото или имеющееся ТЗ.
Выезд инженера
Замеры и анализ условий, если объект требует обследования.
Сбор исходной информации
Планировка, назначение, загрузка, режимы, выделения и ограничения.
Подготовка ТЗ
Фиксация требований к воздуху, оборудованию, автоматике и документации.
Инженерная схема
Выбор компоновки ПВУ, обработки воздуха, трасс и размещения оборудования.
Расчёты и документация
Расчёты, планы, схемы, спецификации и пояснительная записка.
Экспертиза при необходимости
Учёт требований заказчика, экспертизы, 44-ФЗ или 223-ФЗ, если применимо.
Детализация для монтажа
Узлы, крепления, схемы автоматики и привязки оборудования.
Авторский надзор
По отдельному согласованию: контроль соответствия монтажа проекту и решение технических вопросов.
Подбор оборудования
Возможные компоновки ПВУ
Тип установки выбирают после расчёта воздухообмена, анализа объекта, условий размещения и требований к микроклимату.

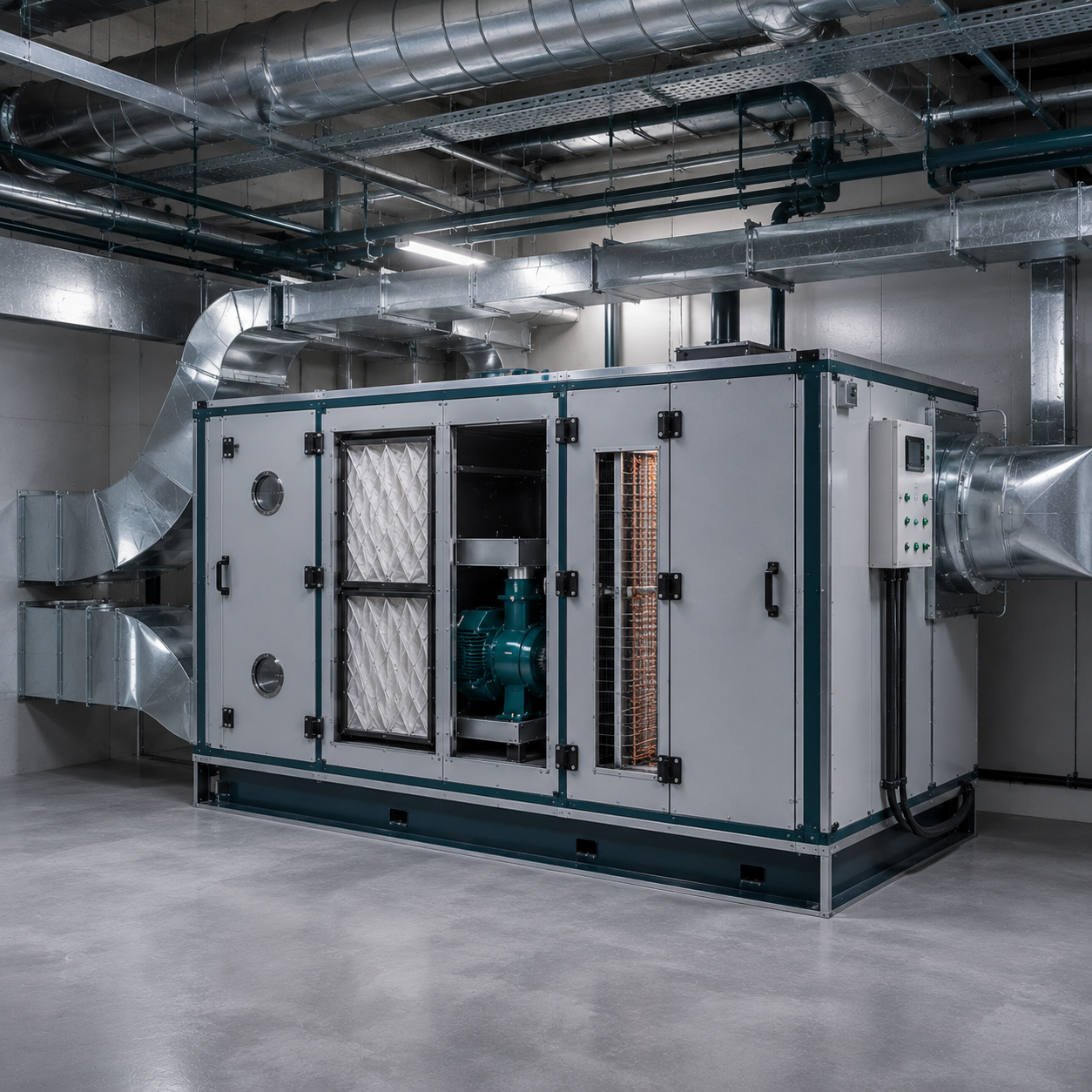

Моноблочная ПВУ
Вентилятор, фильтр, калорифер и автоматика размещаются в одном корпусе.
Рассматривают для офисов, ресторанов, магазинов и небольших складов.
Наборная ПВУ
Собирается из отдельных секций фильтрации, нагрева, охлаждения, вентиляции и шумоглушения.
Рассматривают для производств, крупных складов и объектов с нестандартными требованиями.

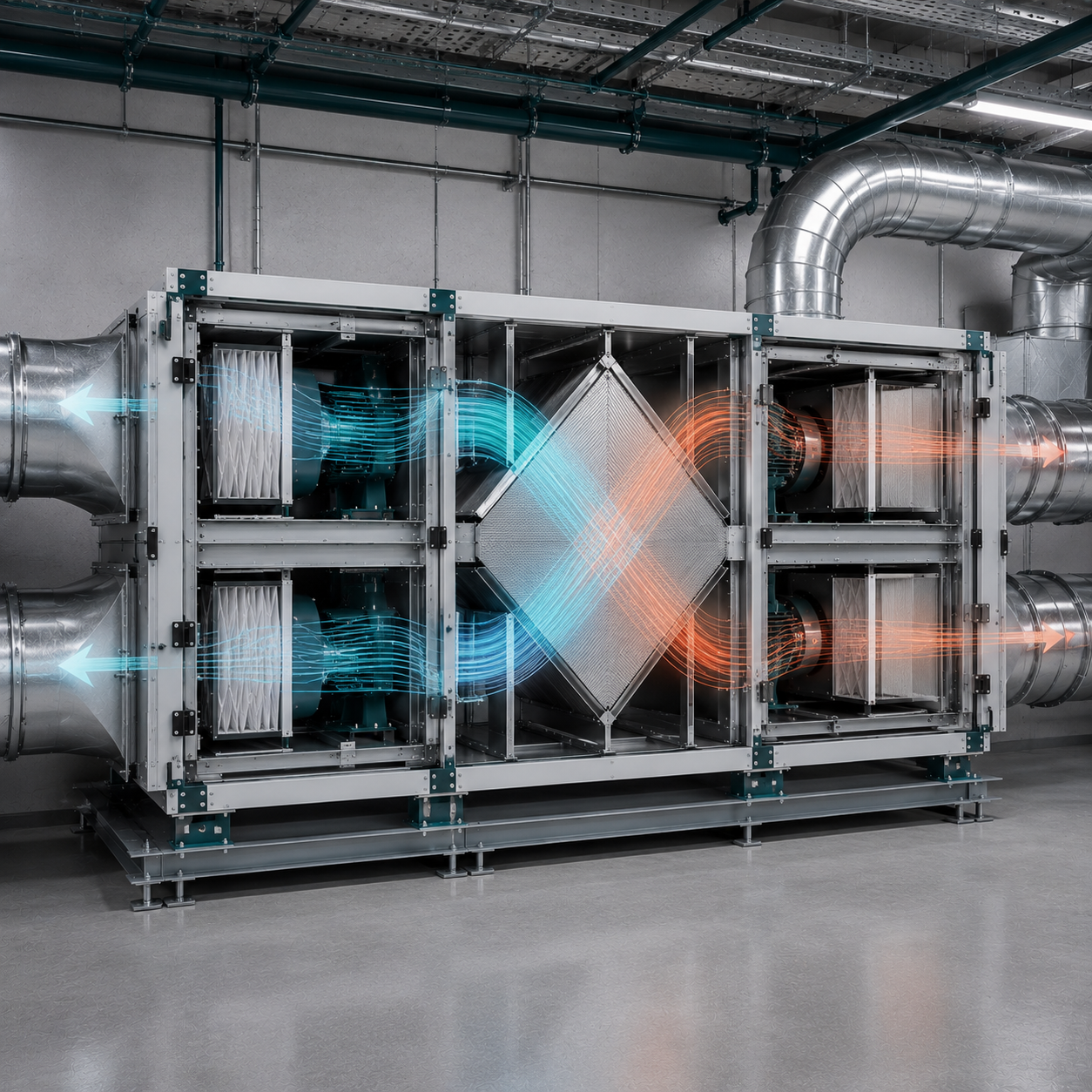

Пластинчатый рекуператор
Передаёт тепло вытяжного воздуха приточному без смешивания потоков.
Может быть полезен при большом расходе и постоянном режиме работы.

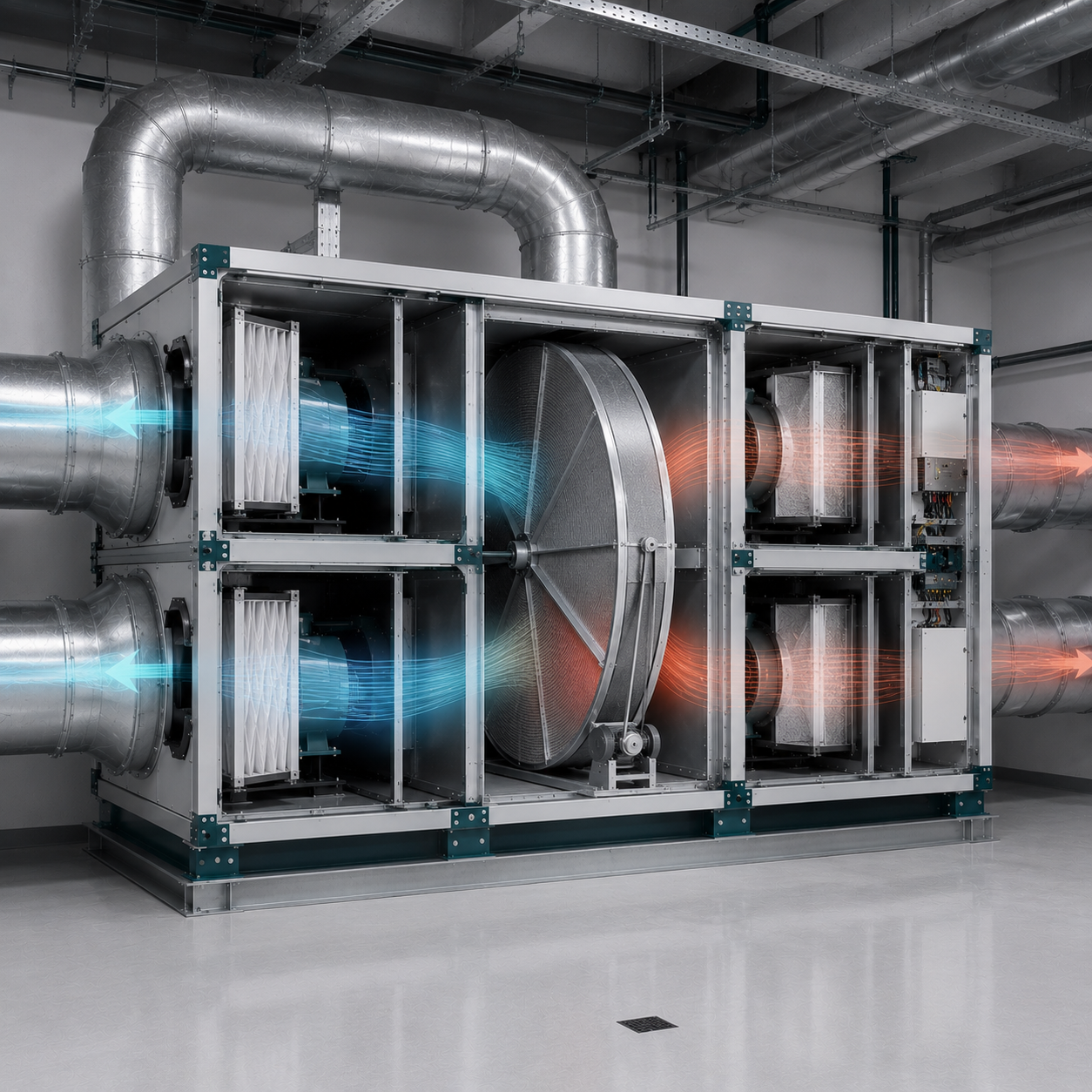

Роторный рекуператор
Передаёт тепло и часть влаги между воздушными потоками.
Применимость проверяют по санитарным и техническим требованиям объекта.

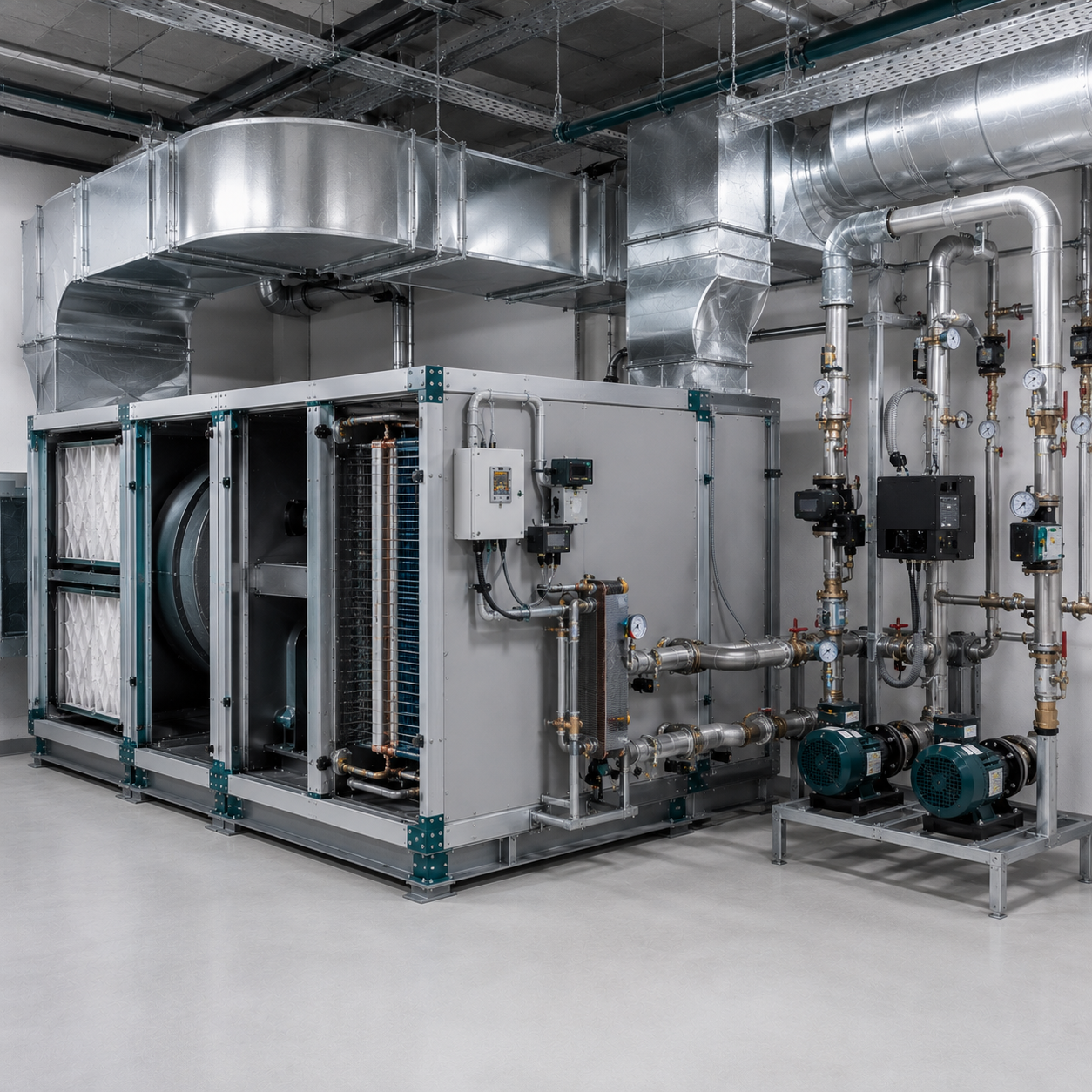

Водяной калорифер
Подогрев приточного воздуха теплоносителем от системы отопления, котельной или теплового пункта.
Нужен доступный источник теплоносителя.

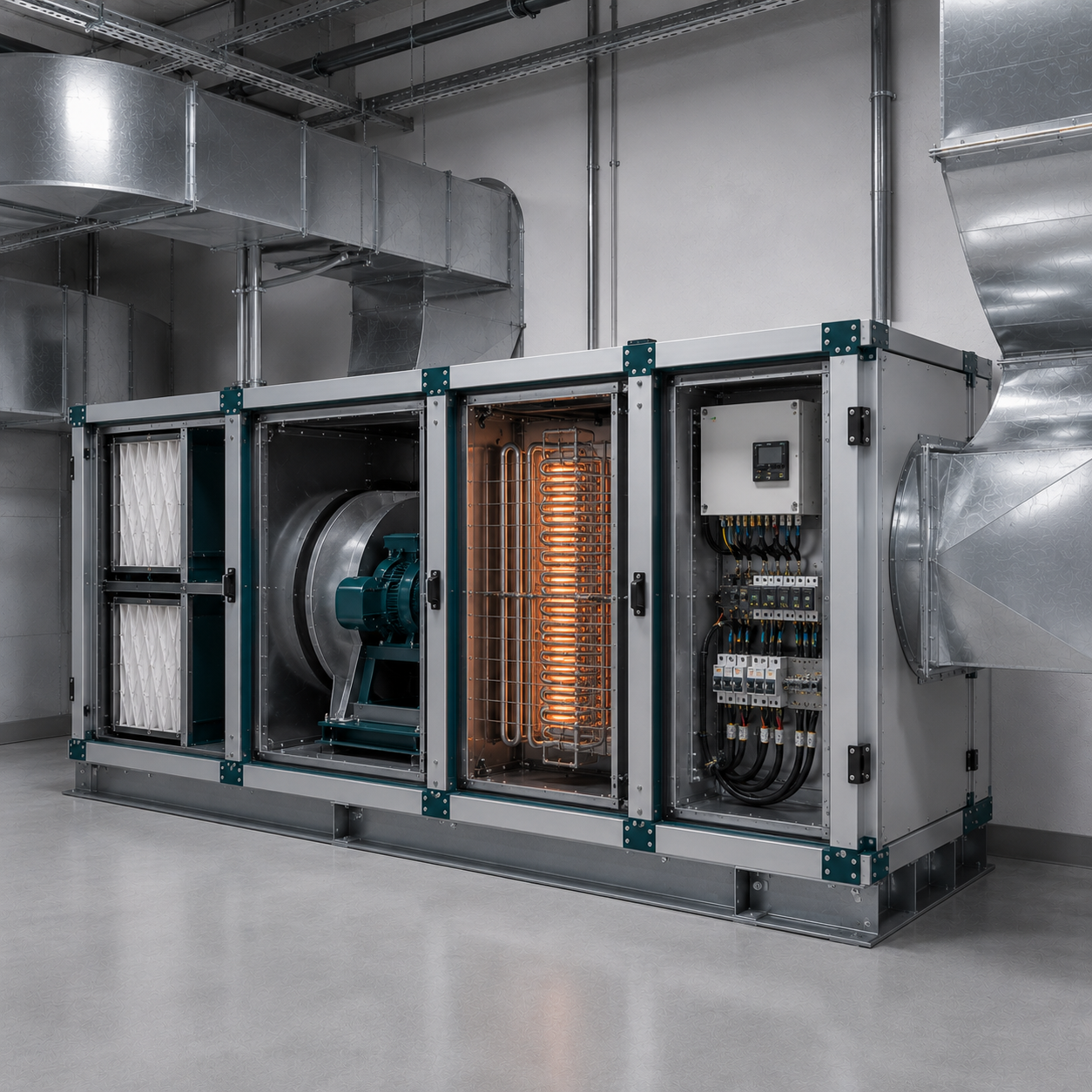

Электрический калорифер
Подогрев электричеством с учётом доступной мощности и эксплуатационных расходов.
Вариант для локальных или резервных решений при подходящих условиях.

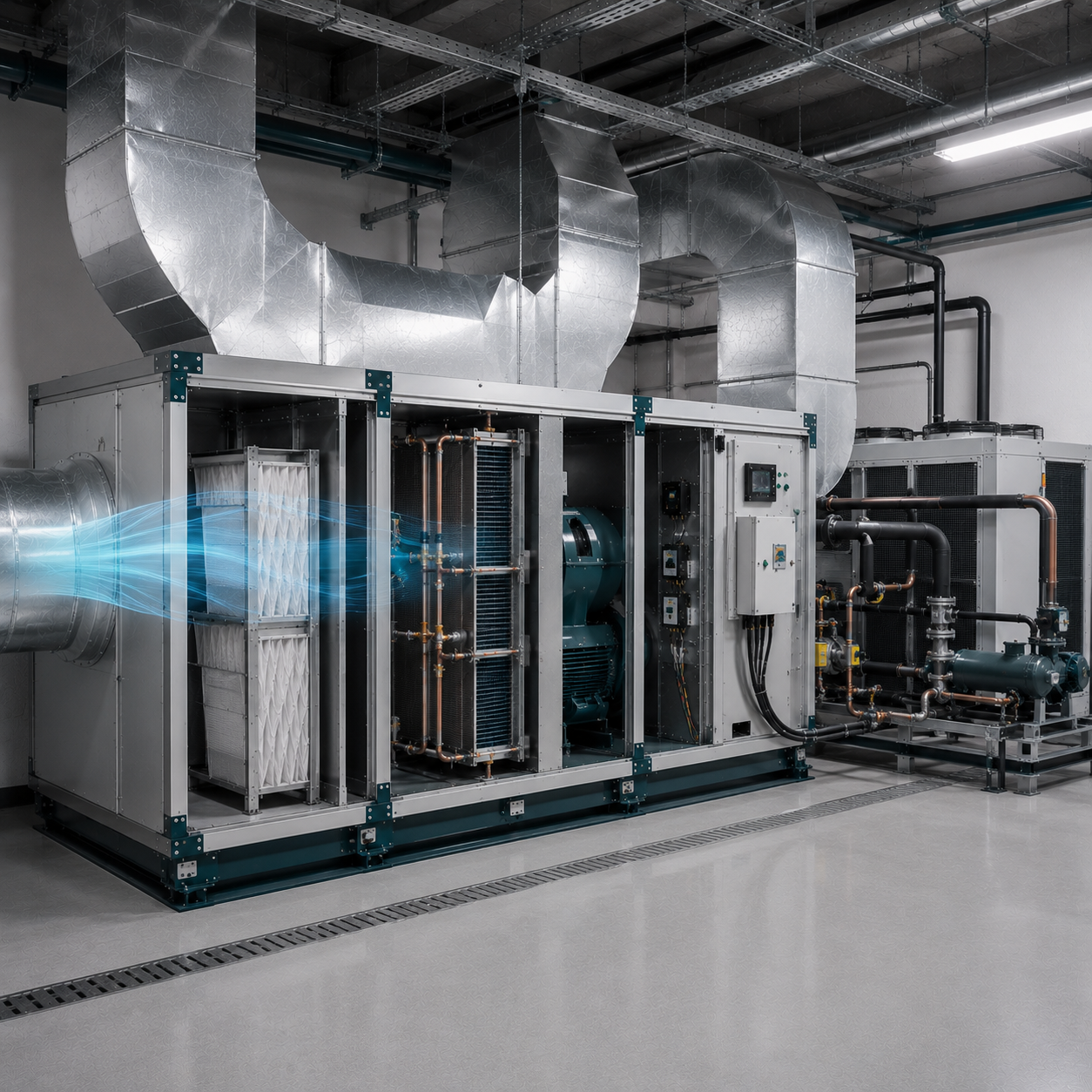

Охлаждение DX или чиллером
Охлаждение приточного воздуха через DX-секцию или подключение к чиллеру.
Рассматривают при совместной работе вентиляции и кондиционирования.

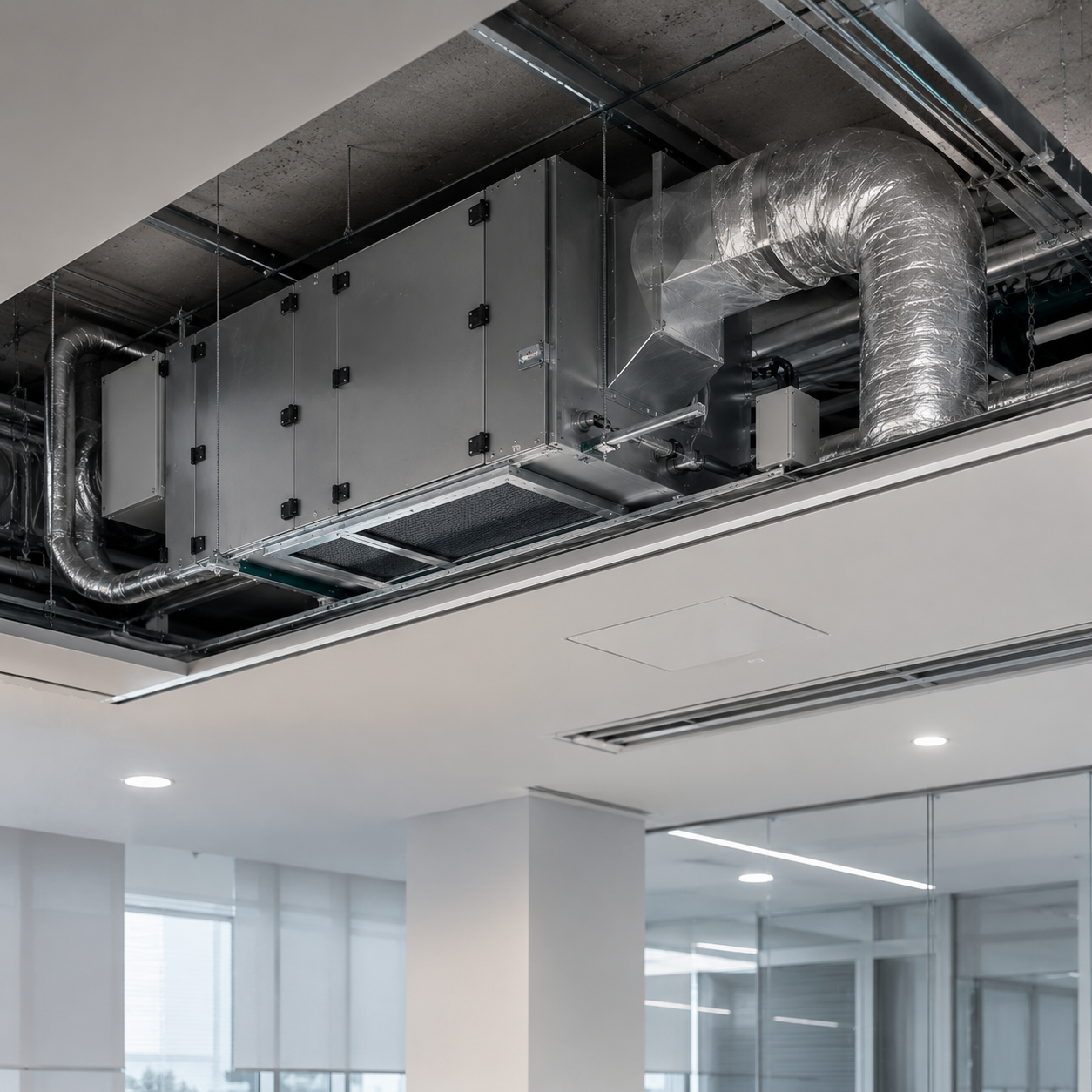

Канальная установка
Компактный блок монтируют в сеть воздуховодов или за подвесным потолком.
Вариант для небольших помещений с ограниченным местом.Эксплуатация
Энергоэффективность закладывают в проект
Избыточная мощность и неподходящее управление могут увеличивать затраты на нагрев, охлаждение и работу вентиляторов. Экономический эффект каждого решения рассчитывают для конкретного объекта.
Обсудить энергоэффективное решениеРекуперация тепла
Передача тепла удаляемого воздуха приточному.
Частотное управление
Изменение производительности вентиляторов по потребности.
Free cooling
Использование наружного воздуха для охлаждения при подходящей температуре.
Гликолевый контур
Передача тепла между разнесёнными приточной и вытяжной системами.
Контроль CO₂ и VOC
Управление воздухообменом по показаниям датчиков.
Ночное вентилирование
Снижение летней тепловой нагрузки наружным воздухом в ночное время.
Ориентир бюджета
Стоимость проектирования
Цена зависит от площади, назначения помещений, количества зон, оборудования, автоматики и состава документации. Точный расчёт возможен после получения исходных данных.
от 100 000 ₽Ориентир для небольшого магазина или объекта с простой планировкой.
от 200 000 ₽Ориентир для среднего или крупного производственного объекта.
Цены носят ориентировочный характер. Стоимость конкретного проекта определяется после анализа задачи.
Площадь и высотаОпределяют масштаб расчётов, трассировки и чертежей.
Назначение и зоныРазные требования к воздухообмену увеличивают состав проекта.
ТехнологияТепло, пыль, аэрозоли, запахи и вредные вещества требуют специальных расчётов.
Обработка воздухаНагрев, охлаждение, DX-секции, рекуперация и фильтрация влияют на состав решений.
АвтоматикаДатчики, сценарии управления и шкафы управления добавляют проектные разделы.
СогласованиеЭкспертиза и специальные требования заказчика меняют объём документации.
Авторский надзорОбсуждается как отдельный этап сопровождения монтажа.
Действующие здания
Проект при реконструкции и модернизации
Если объект сменил назначение, выросла нагрузка или система работает нестабильно, сначала обследуют оборудование, воздуховоды, автоматику и реальные условия эксплуатации.
Заказать обследование системыХватает ли текущей производительности?
Можно ли сохранить часть оборудования?
Где возникают потери давления?
Есть ли ошибки трассировки?
Возможно ли добавить рекуперацию?
Нужны ли автоматика и датчики?
Как учесть новое назначение помещений?
Как снизить риск простоев?
Что выполнить до начала монтажа?
Требования проекта
Согласования и специальные условия
Для некоторых объектов проект учитывает экспертизу, противопожарные требования, внутренние регламенты и закупочные процедуры. Требования 44-ФЗ и 223-ФЗ следует обозначить в исходном задании, если они применимы.
- Состав проектной и рабочей документации по задаче объекта.
- Применимые СП, санитарные правила, ГОСТ и противопожарные требования.
- Требования Ростехнадзора — только если они относятся к объекту.
- Техническое задание, стандарты заказчика и требования эксплуатации.
- Подготовка к экспертизе, если она необходима.
- Увязка проектных решений с монтажом и последующим обслуживанием.
Вопросы заказчика
Коротко о главном
Ответы на вопросы о стоимости, сроках, исходных данных и составе работ.
Сколько стоит проект приточно-вытяжной вентиляции?
Стоимость зависит от объекта и состава работ. Ориентир — от 100 000 ₽ для небольших объектов и от 200 000 ₽ для средних и крупных производственных. Точную цену рассчитывают после получения исходных данных.
Сколько времени занимает проектирование?
Срок зависит от площади, сложности, полноты исходных данных и состава документации. Ориентир — от 10 дней; точный срок определяют после анализа объекта и технического задания.
Какие данные нужны для расчёта?
Планы, площади, высоты и назначение помещений; режим работы, оборудование и выделения; требования к температуре, влажности, фильтрации, шуму, автоматике и смежным системам. Для действующего объекта полезны фото и данные о существующей вентиляции.
Можно ли пригласить инженера на объект?
Да, обследование и замеры возможны при необходимости. Для отдельных проектов возможен бесплатный выезд в пределах МКАД + 30 км; условия уточняйте при обращении.
Для каких объектов проектируете вентиляцию?
Для производств, складов, логистических центров, торговых и офисных зданий, ресторанов, кафе, медицинских, образовательных и других общественных объектов.
Можно ли спроектировать модернизацию действующей системы?
Да. Сначала оценивают существующее оборудование, сеть воздуховодов, автоматику и ограничения объекта, затем разрабатывают решение по реконструкции или модернизации.
Можно ли предусмотреть рекуперацию?
Пластинчатый или роторный рекуператор рассматривают, если решение подходит объекту по техническим, санитарным и экономическим условиям.
Нужно ли согласовывать проект?
Это зависит от объекта и его требований. Если нужна экспертиза, специальная процедура или документация по условиям 44-ФЗ и 223-ФЗ, требования фиксируют в ТЗ до начала проектирования.
Можно ли заказать авторский надзор?
Да, сопровождение монтажа возможно как отдельный этап. Его состав и условия согласовываются в договоре.
Следующий шаг
Нужен проект вентиляции для вашего объекта?
Отправьте планы, ТЗ или описание задачи. Инженер уточнит недостающие данные и состав документации для коммерческого, промышленного или общественного объекта в Москве и Московской области.
